Download Skizze Platine Roco V100

Mit Hilfe dieser Skizze lassen sich analoge Roco V100 digitalisieren, vorgesehen sind Decoder mit vier Funktionsausgängen. Die Schlusslichter werden über die Lichtfunktion gesteuert und die Spitzenlichter über F1 und F2, so dass auch bei Solofahrt der Lok beim Rangieren das entsprechende Lichtbild aufgerufen werden kann. Da ich Bauartunterschiede und somit Änderungen der Leiterbahnen nicht ausschliessen kann, schliesse ich jede Haftung für falsch ausgeführte Arbeiten aus. Also sorgfältig Arbeiten und mehrmals kontrollieren bzw. mit Multimeter überprüfen!

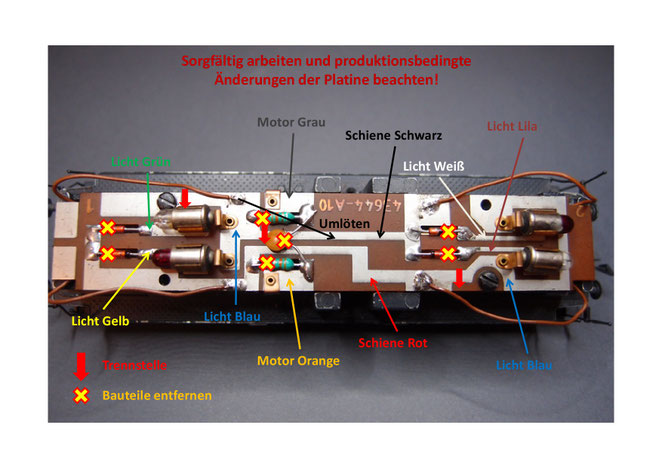

Skizze Digitalisierung Platine V100 Roco
Platine V100.pptx
Microsoft Power Point Präsentation 771.9 KB
